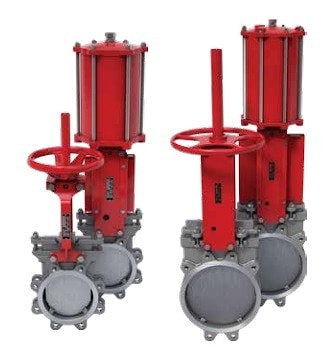

Шиберные ножевые задвижки BRAY серии 940/950

Серия 940/950 - это односторонние шиберные ножевые задвижки используются, как для общепромышленных применений так и для применений в условиях высоких
температур.
Благодаря большому выбору материалов уплотнений, корпуса и ножа данные задвижки нашли свое применение на предприятиях:
- целлюлозно-бумажной промышленности
- по производству цемента
- элеваторах, силосах
- энергетики
- производства стали
- добычи и переработки минерального сырья.
Исполнение со встроенным металлическим седлом позволяет использовать задвижки серии 940/950 для работы при высоких температурах, сыпучих и абразивных средах.
Рекомендуемые рабочие среды:
- сточные воды
- канализационные стоки
- вязкие и плотные жидкости
- высокотемпературные газы и жидкости
- сухие сыпучие среды и д.р.
Размеры присоединительного фланца согласно ISO 5211:2001
Привод затвора: - маховик с выдвижным штоком; - маховик с невыдвижным штоком; - ручной редуктор; - пневматический привод; - гидравлический привод; - электропривод. | Дополнительное оборудование (опции): - сигнализатор конечных положений; - пневмораспределитель; - фильтр-регулятор; - ручной дублер; - удлинитель штока; - блокировочные устройства. |
Технические характеристики
Условный проход DN | Серия 940: 50…900 Серия 950: 50…1500 |
Рабочее давление | Серия 940: DN50-DN600 10bar DN700-900 7bar Серия 950: DN50-DN600 10bar DN700-1500 7bar |
Температура рабочей среды | -40 ... +650 °C (в зависимости от материалов |
Климатическое исполнение | У, УХЛ, Т, ТМ, ТВ, согласно ГОСТ 15150-69 |
Направление подачи рабочей среды | одностороннее |
Класс герметичности | Эластичное уплотнение -Сlass VI согласно ANSI/FCI 70-2 2006 Металл-металл Сlass IV согласно ANSI/FCI 70-2 2006 |
Присоединение | межфланцевое |
Ответные фланцы | согласно DIN EN 1092; ISO 7005-1; ISO 7005-2 ГОСТ 33259-2015 |
Установочное положение | любое |

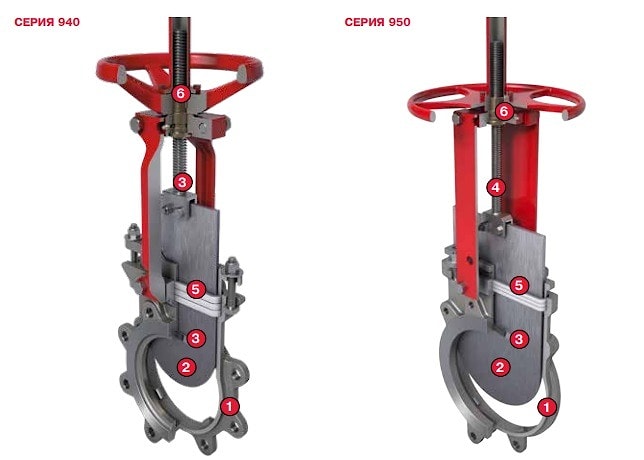

Особенности конструкции серии 762/768
❶ Корпус. Задвижки серии 940/950 имеют цельнолитой корпус с проушинами или центрирующими отверстиями. Корпус спроектирован таким образом, что в нем отсутствуют мертвые зоны или застойные карманы. Благодаря такой конструкции загрязнения не скапливаются и не влияют на герметичность.
Корпуса изготавливаются методом литья по современной технологии вакуумно-пленочной формовки с последующей термической обработкой (закалка / нормализация). Готовые отливки доводятся на обрабатывающих центрах с ЧПУ, что обеспечивает стабильные параметры качества, такие как: высокая размерная точность, качество обработки поверхности и соблюдение механических показателей.
Готовые детали проходят 100% технологический контроль.
❷ Нож изготавливается из коррозионностойких сплавов на высокоточных обрабатывающих центрах из цельных заготовок, с последующей шлифовкой и полировкой поверхности. Кромка ножа имеет скошенных профиль, благодаря которому, нож скользит по цилиндрическим упорам на корпусе, в следствии чего происходит плотное прилегание плоскости ножа к уплотнительной поверхности.
❸ Седло. Полнопроходная конструкция с односторонней подачей рабочей среды обеспечивает беспрепятственное прохождение среды, тем самым, минимизирует потери давления на задвижке. При нормальной работе задвижки седло не находится в потоке и не подвержено непосредственному воздействию рабочей среды. Благодаря этому существенно возрастает ресурс седла.
❹ Шток выполнен из нержавеющей стали и может быть резьбовым, в случае управления задвижкой ручным или электрическим приводом, и безрезьбовым, в случае управления пневматическим приводом. Конструкция задвижки позволяет использовать как выдвижной, так и невыдвижной шток. Выдвижная часть штока и резьба снабжены защитными кожухами.
Шток крепится к ножу подвижной скобой для предотвращения деформации и заклинивания в случае неравномерного движения ножа.
❺ Набивка. Уплотнительная набивка ножа представляет собой три слоя PTFE корда. Плотность набивки регулируется, для этого предусмотрена поджимная планка.В зависимости от свойств рабочей среды набивка может комбинироваться с эластомерными вставками NBR, Viton, EPDM или
с графитовым наполнением для высоких температур.
❻ Присоединение привода. Компактная конструкция присоединения маховика ручного управления имеет бронзовую гайку, которая находится
в закрытом корпусе, заполненном смазкой. Благодаря такой конструкции обеспечивается наименьший крутящий момент и долговечность работы даже в тяжелых условиях, при необходимости смазку можно вносить через специальный порт.
Для присоединения электроприводов устанавливается фланец в соответствии с ISO 5211.
Производитель
BRAY
