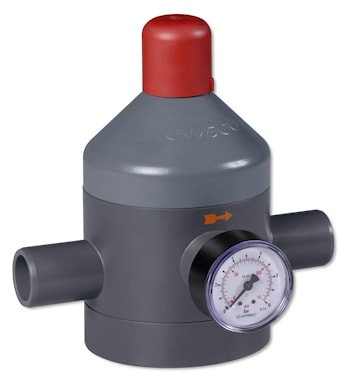

Редукционный клапан пластиковый GEMU N182

Конструкция
Редукционные клапаны GEMÜ N182 обеспечивают в технологических установках постоянное давление отвода с использованием разности давлений. Если давление на стороны выхода поднимается, усилие пружины уменьшается и клапан закрывается, поднимая пружину. Давление снижается до достижения равновесия сил пружины и выходного давления. Если давление опускается, клапан открывается за счет того, что усилие пружины прижимает пружину через управляющее отверстие к поверхности мембраны. Давление выхода отображается на защищенном мембраной манометре , и усилие пружины можно настраивать по необходимости при помощи регулировочного винта.

Технические характеристики
• Номинальные размеры: от DN 10 до DN 100
• Виды соединения: патрубки, фланцы, арматурное резьбовое соединение с вкладышем
• Материалы корпуса: PVC-U, PP-B, PVDF
• Материалы уплотнения: EPDM, FPM, PTFE
• Температура среды: от -20 до +100 °C
• Диапазон настройки: от 0,5 до 9 бар

Преимущества
• Рабочее давление легко настраивается регулировочным винтом и может быть зафиксировано встроенной контргайкой. При необходимости, можно опломбировать выполненную настройку
• Благоприятная гидродинамическая форма корпуса клапана обеспечивает высокую производительность
• Рассогласования сводятся к минимуму за счет использования большой управляющей поверхности и спиральной пружины
• Исполнительный привод герметично отделен от среды
