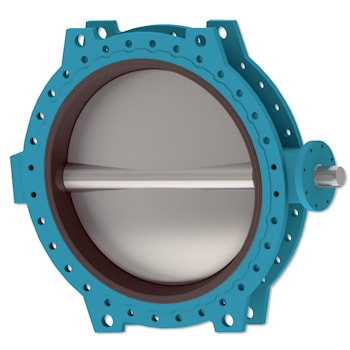

Дисковый поворотный затвор из металла GEMU C480

Конструкция. GEMÜ C480 представляет собой плавно закрывающий, центрический поворотный дисковый затвор в различных исполнениях.

Он поставляется с номинальными размерами DN 700–1600, с различными вариантами корпуса (Wafer, Lug и U-Type) и материалов уплотнений и корпуса.

Поворотный дисковый затвор оснащается различными вариантами привода: ручным с рукояткой, пневматическим, электрическим приводом открытия/закрытия или регулировки.



Характеристики:
• подходит для жидких и газообразных сред в промышленной сфере и водоподготовке;
• стандартизированный верхний фланец в соответствии с EN ISO 5211;
• благодаря специальному уплотнительному контуру манжеты в области фланца отдельное уплотнение не требуется;
• самосмазывающиеся опоры вала из металлических втулок с покрытием PTFE;
• опоры вала обеспечивают стабильное поведение вала;
• вал во внутреннем диске полностью отделён от рабочей среды;
• материал корпуса: EN-GJS-400-15 (GGG 40), с эпоксидным покрытием (250 мкм);
• заменяемая уплотнительная манжета для отделения рабочей среды от корпуса и вала;
• линзообразный диск затвора для хорошей пропускной способности;
• меньший риск течи и коррозии, т. к. отсутствует фиксация шпинделя с помощью потайных винтов в диске;
• центральное расположение диска позволяет осуществлять двунаправленную блокировку;
• высокая стабильность и малая масса даже при больших размерах;
• поворотный дисковый затвор отвечает требованиям безопасности Директивы ЕС 97/23/ЕС по оборудованию, работающему под давлением, приложение I, относительно веществ в жидком и газообразном состоянии групп 1 + 2;
• допуски для питьевой воды ACS.
