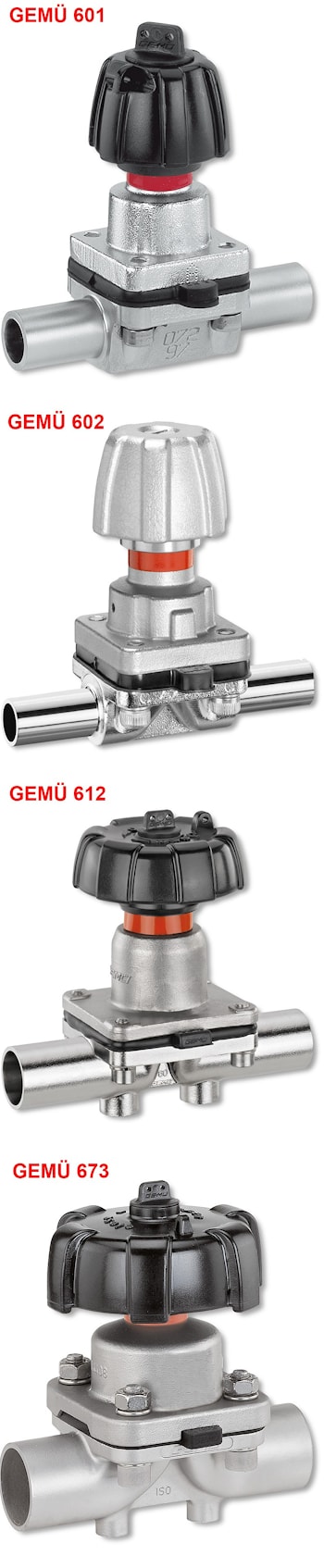

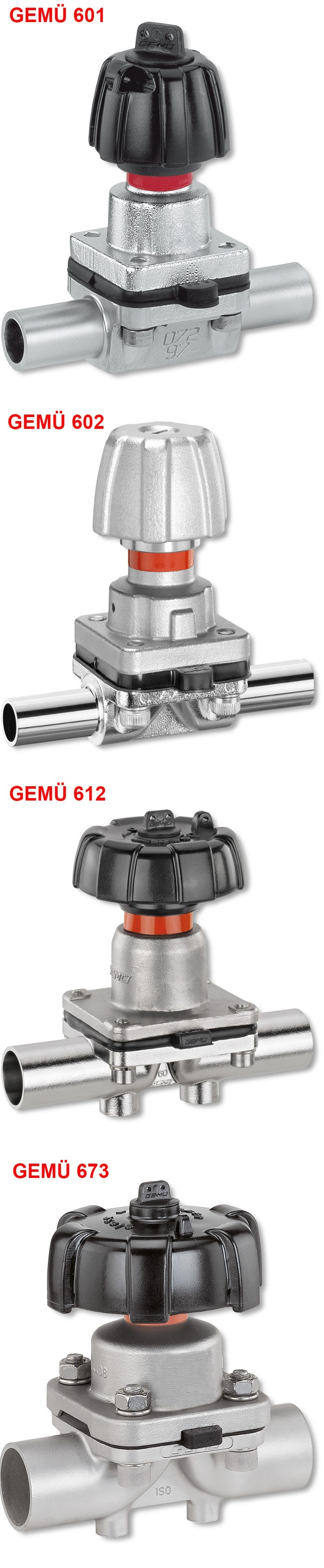

Асептический мембранный клапан с ручным управлением GEMU 601, 602, 612, 673

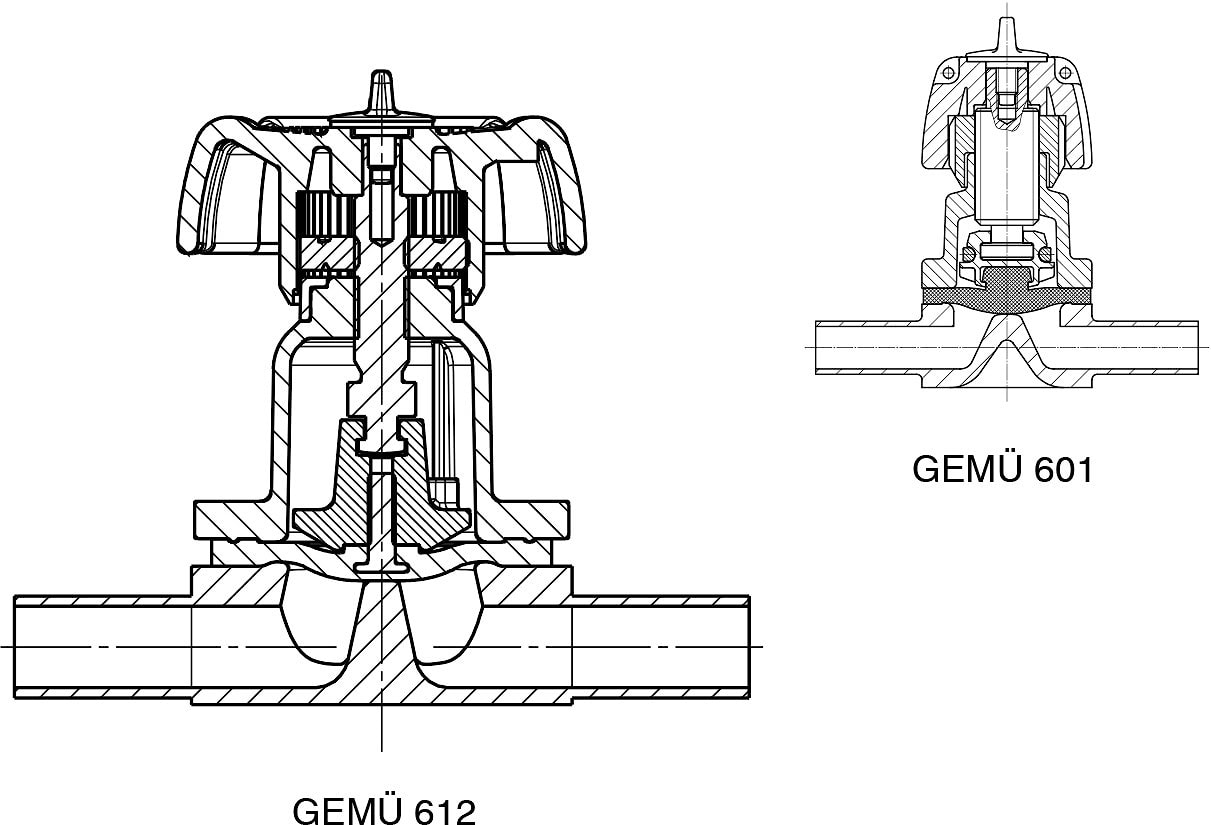

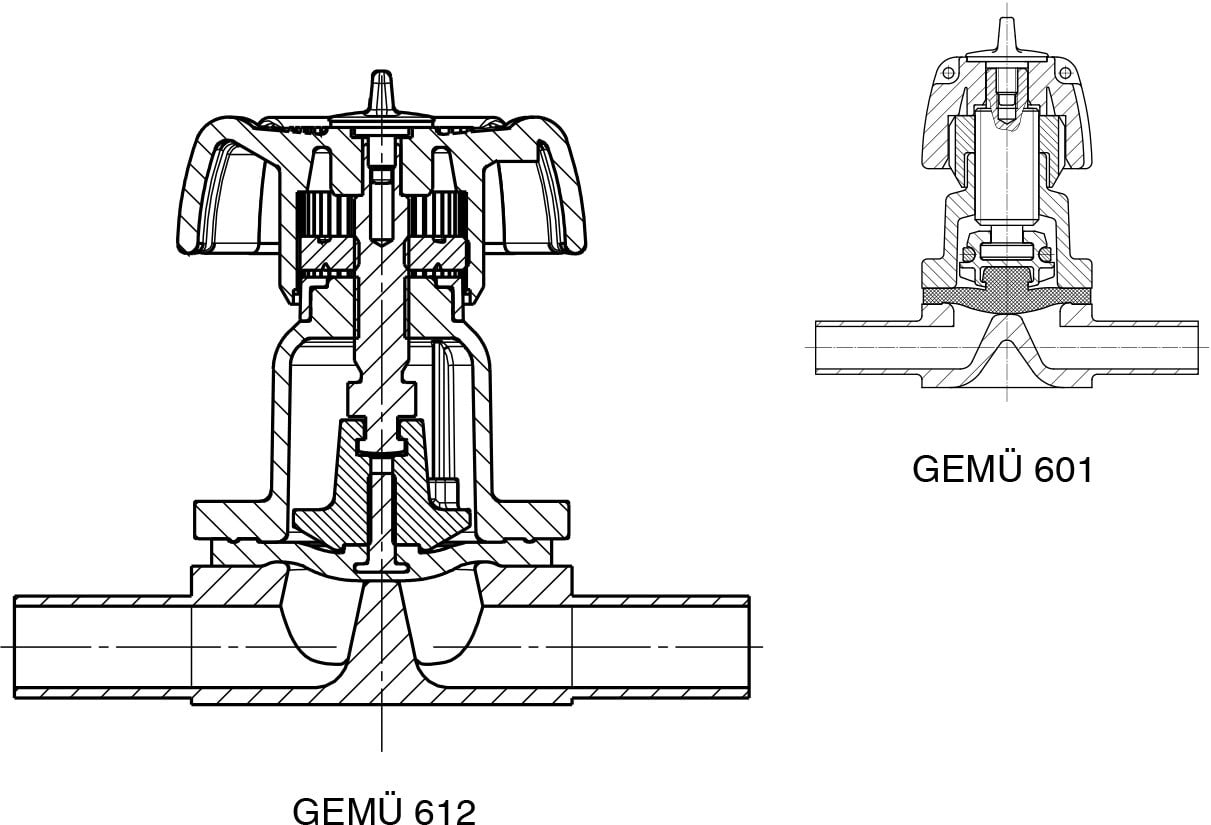

Конструкция
Мембранные клапаны GEMÜ 601, 612 и 673 с ручным управлением оснащены маховичком из стойкой к высокой температуре пластмассы, модель GEMÜ 602 - маховичком из нержавеющей стали. Все механические детали и корпус привода выполнены из нержавеющей стали. Серийно устанавливается ограничитель хода клапана для продления срока службы мембраны а также визуальный индикатор положения.
Характеристики
• Применение для нейтральных, агрессивных, газообразных рабочих сред
• Химическая стойкость привода
• Допускается очистка CIP/SIP и стерилизация
• Допускается обработка в автоклаве
• Нечувствительность к содержащим частицы средам
• Корпуса и мембраны клапанов выпускаются в исполнениях и из разных материалов
• Компактный монтаж в тесных условиях
• Бесступенчатая установка минимального про ограничителя закрытия
• Исполнение АТЕХ - по запросу
Преимущества
• Герметичное разделение между рабочей средой и приводом
• Произвольное направление потока, в обоих направлениях поток
обеспечивается герметичность до полного рабочего давления
• Произвольное монтажное положение
• Большой срок службы мембраны благодаря применению запатентованного ограничителя закрытия (US-Pat. 5 377 956)
• Возможно многоходовое исполнение корпуса клапана (М-блок и Т-форма) или исполнение как ёмкостный/ сливной корпус
Температуры | ||
Мембраны | Температура среды | |
FKM (Код 4/4A) | -10 ... 90 °C | |
EPDM (Код 13/3A) | -10 ... 100 °C | |
EPDM (Код 17) | -10 ... 100 °C | |
EPDM (Код 19) | -10 ... 100 °C | |
EPDM (Код 36) | -10 ... 100 °C | |
PTFE/EPDM (Код 54) | -10 ... 100 °C | |
PTFE/EPDM (Код 5M) | -10 ... 100 °C | |
PTFE/PVDF/EPDM (Код 71) | -10 ... 100 °C | |
Температура стерилизации (1) | ||
FKM (Код 4/4A) | не применяется | |
EPDM (Код 13/3A) | макс. 150 °C (2), макс. 60 мин на цикл | |
EPDM (Код 17) | макс. 150 °C (2), макс. 180 мин на цикл | |
EPDM (Код 19) | макс. 150 °C (2), макс. 180 мин на цикл | |
EPDM (Код 36) | макс. 150 °C (2), макс. 60 мин на цикл | |
PTFE/EPDM (Код 54) | макс. 150 °C (2), без ограничения времени на цикл | |
PTFE/EPDM (Код 5M) | макс. 150 °C (2), без ограничения времени на цикл | |
PTFE/PVDF/EPDM (Код 71) | не применяется |
Пропускная способность Kv [м³/ч] | ||||||||||
Стандарт трубы | DIN | EN 10357 | EN 10357 | DIN 11850 | SMS 3008 | ASME BPE / | ISO 1127 / | DIN ISO 228 | ||
серия B (ранее DIN11850 | серия A (ранее DIN11850 | серия 3 | DIN 11866 | EN 10357 | ||||||
серия 1) | серия 2) / | серия C | серия C / | |||||||
DIN 11866 | DIN 11866 | |||||||||
серия A | серия B | |||||||||
Код | 0 | 16 | 17 | 18 | 37 | 59 | 60 | 1 | ||
соединения | ||||||||||
Клапан | MG | DN | ||||||||
GEMÜ 601/602 | 8 | 4 | 0,5 | - | - | - | - | - | - | - |
6 | - | - | 1,1 | - | - | - | 1,2 | - | ||
8 | - | - | 1,3 | - | - | 0,6 | 2,2 | 1,4 | ||
10 | - | 2,1 | 2,1 | 2,1 | - | 1,3 | - | - | ||
15 | - | - | - | - | - | 2 | - | - | ||
GEMÜ 612 | 10 | 10 | - | 2,4 | 2,4 | 2,4 | - | 2,2 | 3,3 | - |
12 | - | - | - | - | - | - | - | 3,2 | ||
15 | 3,3 | 3,8 | 3,8 | 3,8 | - | 2,2 | 4 | 3,4 | ||
20 | - | - | - | - | - | 3,8 | - | - | ||
GEMÜ 673 | 25 | 15 | 4,1 | 4,7 | 4,7 | 4,7 | - | - | 7,4 | 6,5 |
20 | 6,3 | 7 | 7 | 7 | - | 4,4 | 13,2 | 10 | ||
25 | 13,9 | 15 | 15 | 15 | 12,6 | 12,2 | 16,2 | 14 | ||
40 | 32 | 25,3 | 27 | 27 | 27 | 26,2 | - | 30 | 26 | |
40 | 29,3 | 30,9 | 30,9 | 30,9 | 30,2 | 29,5 | 32,8 | 33 | ||
50 | 50 | 46,5 | 48,4 | 48,4 | 48,4 | 51,7 | 50,6 | 55,2 | 60 | |
65 | - | - | - | - | 62,2 | 61,8 | - | - |
Производитель
GEMÜ
материал
из металла
тип
асептические
тип привода
с ручным управлением
