Асептический мембранный клапан GEMU 658, 688 с пневмоприводом

Конструкция:
2/2-ходовой или многоходовой металлический мембранный клапан GEMU 658, 688 оборудован двухступенчатым клапаном. Корпус привода выполнен из нержавеющей стали, управление осуществляется двумя поршнями, работающими независимо.

Характеристики:
- применение для нейтральных, агрессивных, жидких и газообразных рабочих сред;
- химическая стойкость привода;
- допускается очистка CIP/SIP и стерилизация;
- с помощью регулировочного винта в управляющей головке наряду с обычными функциями открытия и закрытия устанавливается неполный ход (ограниченный объемный расход);
- функция быстрого ОТКРЫТИЯ/ЗАКРЫТИЯ как возможность точного дозирования рабочей среды;
- нечувствительность к содержащим частицы средам;
- корпуса и мембраны клапанов выпускаются в различных исполнениях и из разных материалов;
- обеспечиваются различные виды соединения;
- компактный монтаж.

Технические характеристики:
- Температура среды: -10 до 100 °C
- Температура стерилизации: макс. 150 °C
- Температура окружающей среды: 0 до 60 °C
- Рабочее давление: 0 до 10 бар
- Номинальные размеры: DN 10 до 65
- Формы корпуса: i-корпус / T-образный корпус / Конфигурация сварных соединений / Корпус клапана для емкостей /
Многоходовой корпус / Проходной корпус
- Виды соединений: Кламп / Патрубок / Резьба / Фланец
- Стандарты соединений: ANSI / ASME / BS / DIN / EN / ISO / JIS / SMS
- Материалы корпуса: 1.4408, точное литье / 1.4435 (316L), кованый материал / 1.4435 (BN2), штампов. / 1.4435,
материал для литья по выплавляемым моделям / 1.4539 (904L), штампов.
- Материалы мембран: EPDM / PTFE/EPDM
- Соответствия: 3A / BSE/TSE / CRN / EAC / FDA / TA-Luft / USP / VO (EG) № 2023/2006 / Директива (ЕС) 10/2011 / Директива (ЕС) 1935/2004 / Кислород

Принцип работы:

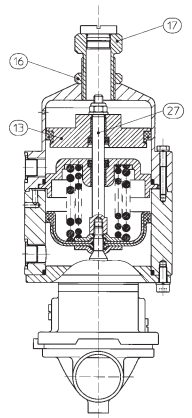

Нижний поршень привода при активации выполняет ход до 100 %. Напротив, ход верхней части привода может быть плавно ограничен ограничителем открывания (поз. 17) в диапазоне от 0 % до 100 % и зафиксирован с помощью контргайки (поз. 16). В случае ограничителя открывания поршень привода (поз. 13) перемещается по направлению к ограничителю открывания (поз. 17) и высвобождает лишь часть потока рабочей среды. Если активируется только нижняя часть привода, то клапан полностью открывается, при этом шпиндель (поз. 27) смещается вверх поршнем привода.
