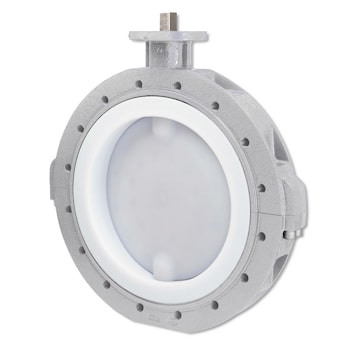

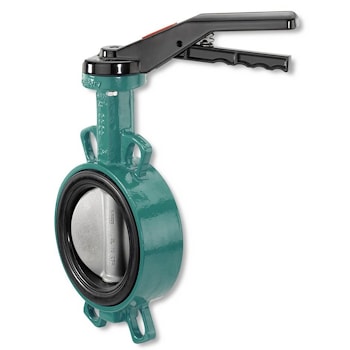

Дисковый поворотный затвор из металла GEMU 490

Конструкция. Затвор поворотный дисковый GEMÜ 490 для обеспечения высокойхимической устойчивости оснащён покрытием из модифицированного тефлона TFM™ (PTFE)/PFA.

В основе его конструкции использован принцип концентричных клапанов с мягким уплотнением.

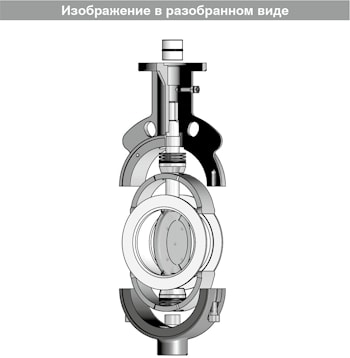

Конструкцией допускается устанавливать произвольную комбинацию диска, седельного уплотнения и корпуса.

Диск и вал выполнены в виде единой детали, корпус и седельное уплотнение разных номиналов поставляются в различных вариантах исполнения.

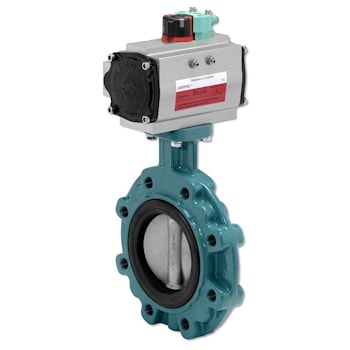

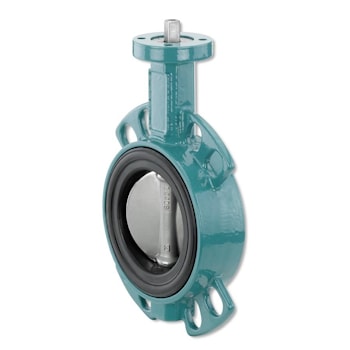

Пользователю предлагаются клапаны номинальных размеровDN 40 - 900 (1½″-36″) с различным исполнением корпуса - Wafer(кольцевой) и Lug (фланцевый).



Xapaктеристики:

• клапан применяется в химической промышленности и водоподготовке для работы в нейтральной, агрессивной,газообразной и текучей среде;
• уплотнительный материал TFM™ (FDA 21CRF 177.1550);
• монтажная длина согласно ISO 5752/20, EN 558-1/20,API 609 категория A;
• фланец головки согласно EN ISO 5211;
• макс. рабочее давление 6/10 бар;
• стандарты соединений PN 10, PN 16, ASME B16.5 cl. 150, JIS 10K;
• проверка на герметичность согласно EN 12266-1/P12-A;
• затвор поворотный дисковый отвечает требованиям безопасности Директивы ЕС 97/23/EG, приложение I, относительно веществ в жидком и газообразном состоянии групп 1 и 2;
• клапан допускается к работе во взрывоопасных зонах группы II,зоны 0, 1, 2 (или 20, 21 и 22) согласно требованиям ATEX;
• имеется допуск по стандарту TA Luft (защита от вредных выбросов).
